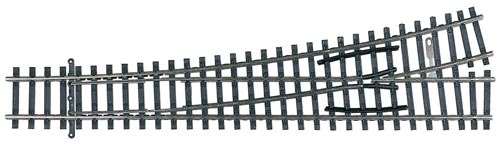

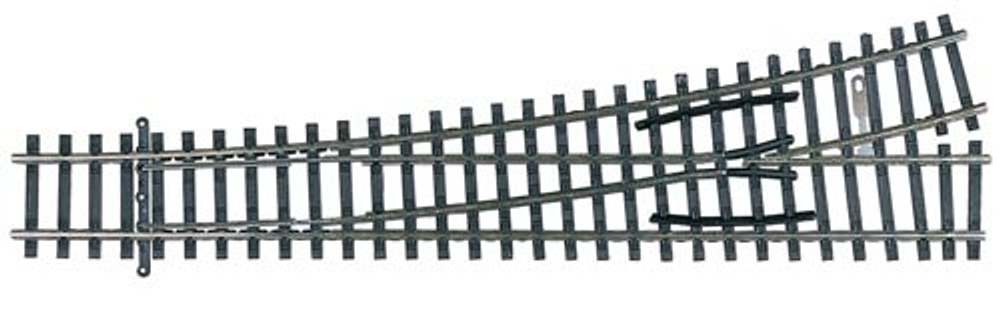

EW 2: Прямая стрелка - Левая 15°

Прямая стрелка (Einfache Weichen links) левая, для расширения индивидуальных рельсовых, планов и схем - только на макете.

длина прямого участка: 166 мм.
радиус отходящей кривой: 631 мм/15°.
механизм электрический: подмакетный арт.86112 (приобретается отдельно).
материал: металл, пластик.

ВНИМАНИЕ:
Стыковка крестовины (V-образно, сходящихся внутренних рельсов) - только с изоляцией. Используйте для этого, изолирующие (пластиковые) стыки - арт.86101.
Контактные (стальные) использовать - нельзя, иначе будет КЗ. Если заметите, что изолированные рельсы крестовины соприкосаются с пристыкованными через изолятор - создайте нужный зазор (не менее 0,4 мм). К изолированной "рогатке", подсоединняется провод и отводится к соответствоющему проводу в реле подмакетного привода (инструкция в комплекте у привода). Таким образом будет менятся полярность, в соответствии с выбранным положением стрелки.

НЕ ПЫТАЙТЕСЬ приспосабливать обычные надмакетные механизмы (эл. или ручн.), поскольку их рабочего усилия - нехватит, для вжима остряков в рельс, при переводах стрелки. и у них нет реле, для смены полярности.

Производитель: Tillig, Германия.
Артикул: 83332.
